Завтра вылет в Коста-Рику, а я тут для Нади делаю (или сделал) редактор волейбольных схем. Она как тренер готовится к занятиям, и оставляет после себя сотни страниц текста со схемами на каждой странице. Текст рукописный, и теоретически его просто перевести в электронную форму, а вот схемы в качественную векторную форму переводить замучаешься, их очень много. И я решил сделать софт вчера. И вот сегодня уже первая ласточка, можно пользоваться. Это редактор схем, немного похожий отдаленно на редактор диаграмм. Заодно поразбирался с фреймворком fabric.

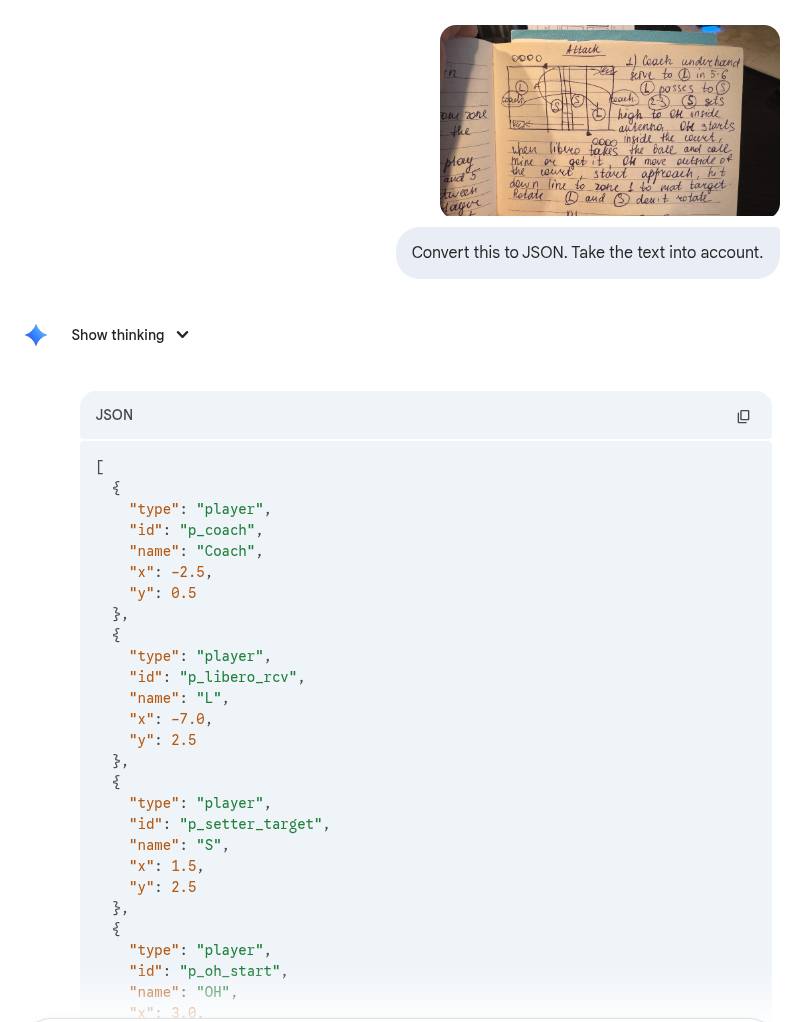

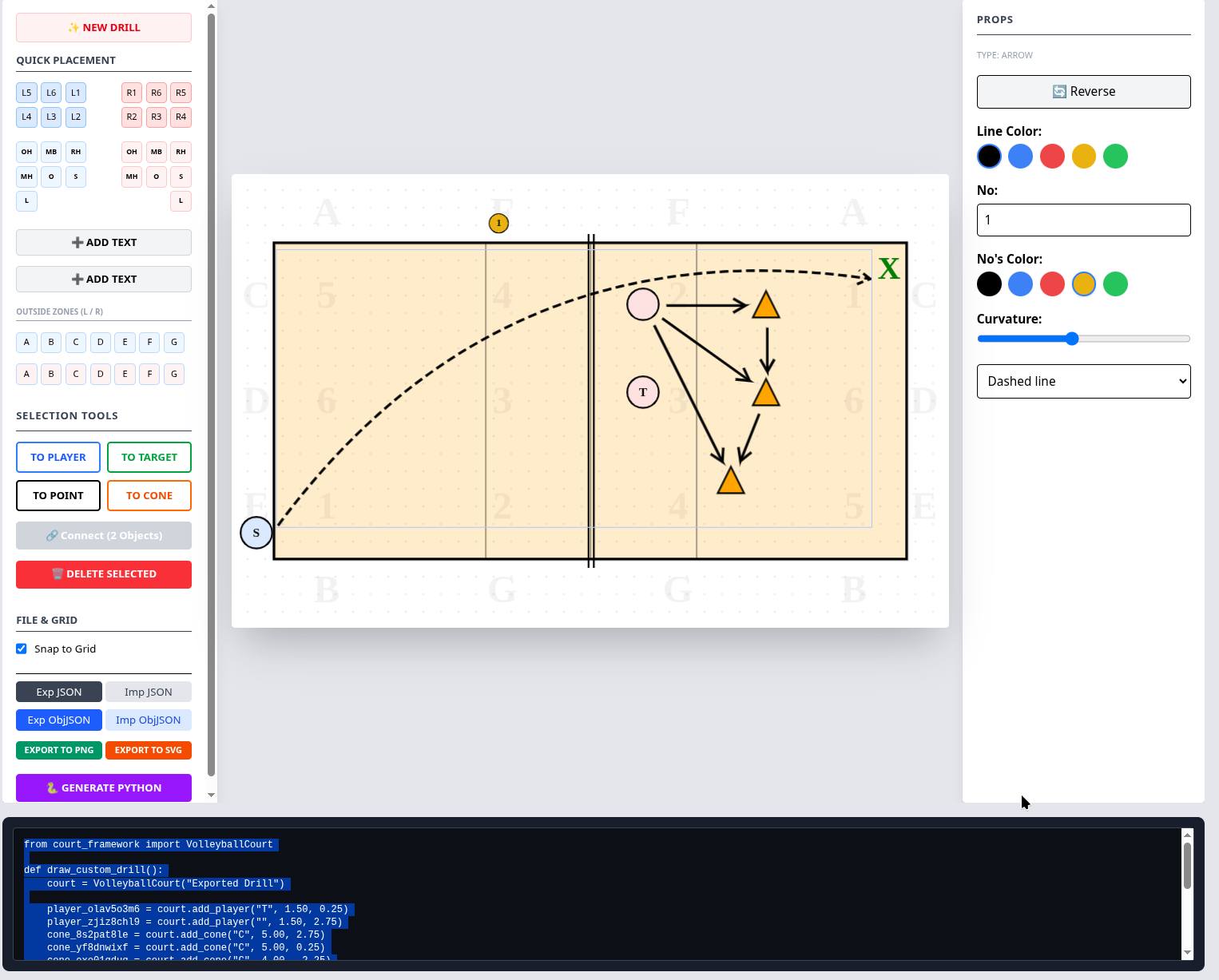

Процесс выглядит так. Gemini/ChatGPT через API могут конвертировать рукописные схемы в структуру, которая понимает моя программа. Далее открываем этот файл в программе, и немного подправляем если надо. А может и вообще рисуем заново — для простых схем это даже проще. Там есть четыре типа объекта — игрок, конус, мишень, текст. Любые можно соединять друг с другом стрелками, простыми или пунктирными, подписанными текстом или номером или нет, выбранного цвета, прямыми или по дуге. Если зацепить мышкой за объект, то потянутся за ним все стрелки.

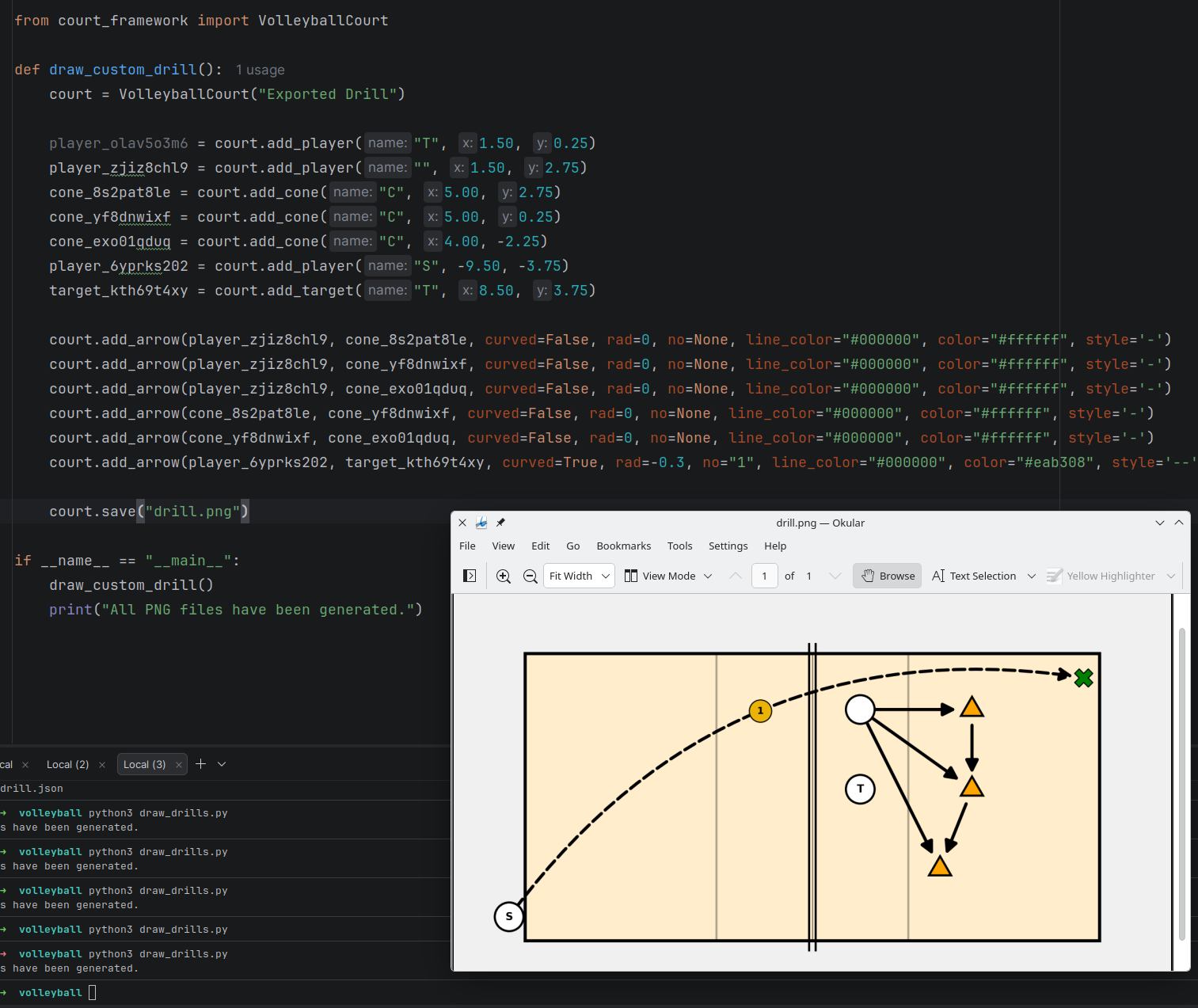

Результат можно записать в файл. Можно открыть шаблон и на его основе сделать что-то новое. Можно сгенерировать скрипт на питоне — вчера это было еще актуально, сегодня в целом не надо уже — SVG/PNG высокого разрешения делаются сразу из этого приложения (вчера делались отдельно с питона).

Понятно, почему сразу не попросить Gemini/ChatGPT сделать что-то для готовых векторных редакторов: во-первых, они слишком гибкие и ограничить фантазию LLM довольно сложно. В итоге получаются разностильные, никуда не годящиеся картинки. Тут же есть фреймворк из четырех объектов и все, LLM о нем знает и генерит только то, что им можно отобразить. Во-вторых, этот фреймворк оперирует объектами, а не элементарными векторными примитивами.

В целом, это первый шаг к моей идее про систему автоматического диаграммрования по описанию. Когда даешь LLM описание диаграммы, а она консистентно генерит то, что написано в описании, и если ты что-то подправил, то при перегенерации это изменение будет учитываться.
