Разбор полетов: что скрыто внутри очистителя воздуха | 2026-05-03T15:00:42

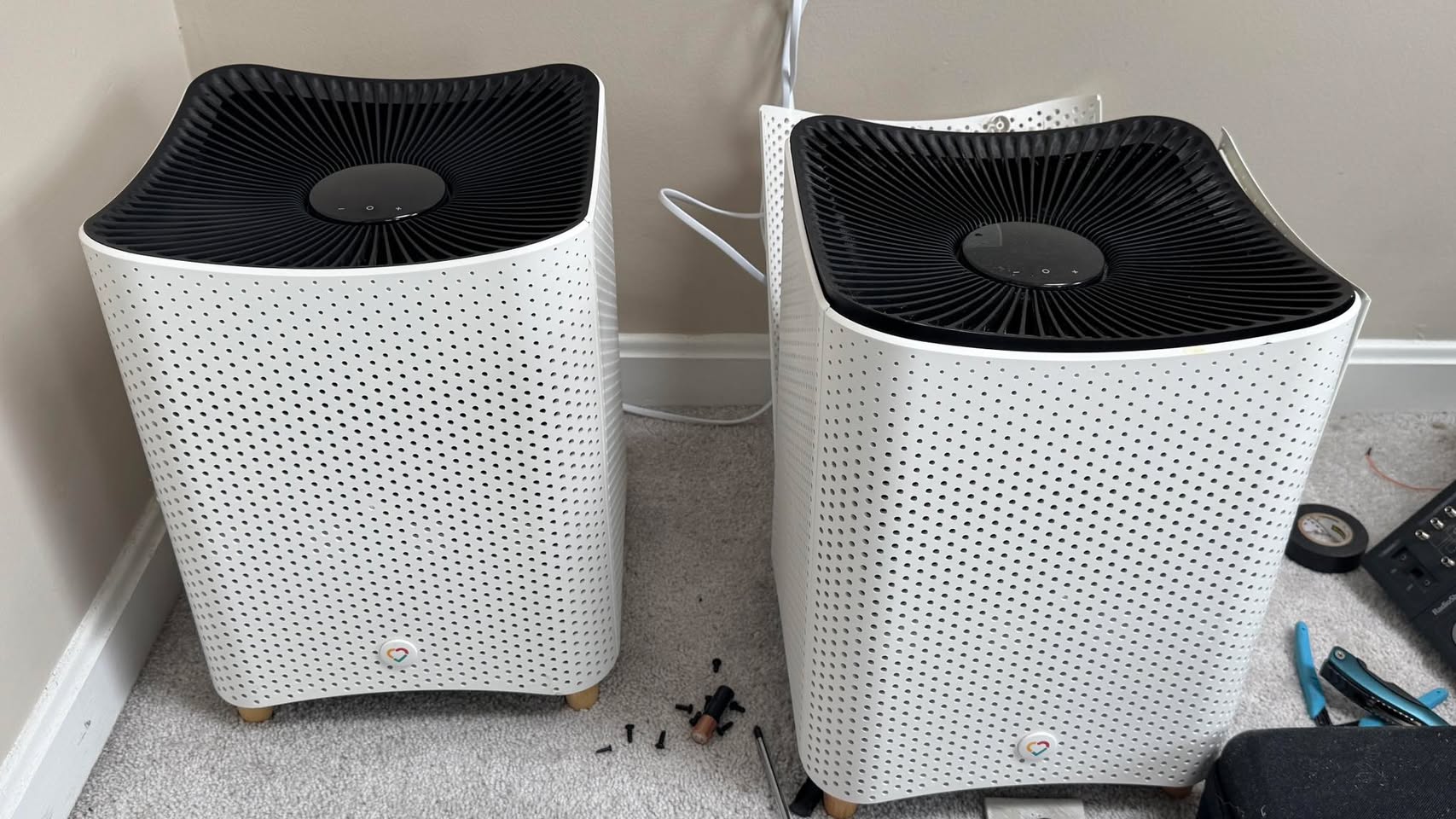

Сломался очиститель воздуха, купил такой же б/у с новым картриджем по цене стоимость сменного картриджа+40 долл. Старый полностью разобрал, заодно извлек компоненты, которые можно переиспользовать, и понял, как оно работает. Прям как в школе 🙂

В общем, внутри:

— контроллер на ESP32-WROOM-32D. Но на плате сгорела часть, отвечающая за напряжения, поэтому в помойку.

— газовый (CO) сенсор MQ-7 (к сожалению, впаянный в плату, но можно выпаять). Правда, для корректной работы нужен цикл нагрева. Сначала 5В (60 сек) для очистки сенсора, затем 1.5В (90 сек) для измерения. Но тоже можно использовать где-нибудь.

— Plantower PMS9103M — высокоточный лазерный датчик концентрации взвешенных частиц в воздухе (PM1.0, PM2.5, PM10). Можно подключить к Arduino, есть специифкация.

— микроволновый датчик движения (радар), модель RCWL-0516. Можно подключить к Arduino, очень простой по интерфейсу. Видит на 5-7 метров вокруг себя 360 градусов.

— 200W мотор Snowfan YY225H310B. Подключить тоже довольно просто, только там напряжение 310V DC плюс 15V управляющее оборотами. Но зато больше ничего нет.

— датчик Холла (магнит)

Самое ценное — мотор. На eBay он стоит 100 долл. Правда, надо бы и его проверить сначала, не сгорел ли он.
